Контроллер для автоматизации водоснабжения ZR302-V

Стоимость контроллера ZR302-V: 25300 руб. Стоимость модуля расширения: от 9500 руб.
При заказе от 5шт. предоставляется скидка.

Основные функции - контроль уровня резервуаров, поддержание сетевого давления, контроль приборов учета, автоматическое и дистанционное управление насосами водоснабжения на станциях первого, второго и третьего подъема. Котроллер ZR302-V похож по функционалу на ZR302-D. Две версии контроллера отличаются между собой WEB интерфейсом и некоторыми настройками.

Особенностью контроллера является встроенный 3G модем и бесплатное программное обеспечение для диспетчеризации оборудования через интернет АСУ «СПЕКТР».

Аппаратная платформа ZR302 обладает набором технических характеристик, которые дают пользователю широкие возможности для автоматического управления оборудованием. Клиенту отгружается изделие, готовое к эксплуатации на объекте, но у пользователя остается возможность самостоятельной настройки и программирования контроллера.

На протяжении всего срока службы контроллера пользователю доступна дистанционная техническая поддержка, в ходе которой оказываются консультации, а так же помощь в настройке и программировании изделия.

Примеры подключения оборудования

◄

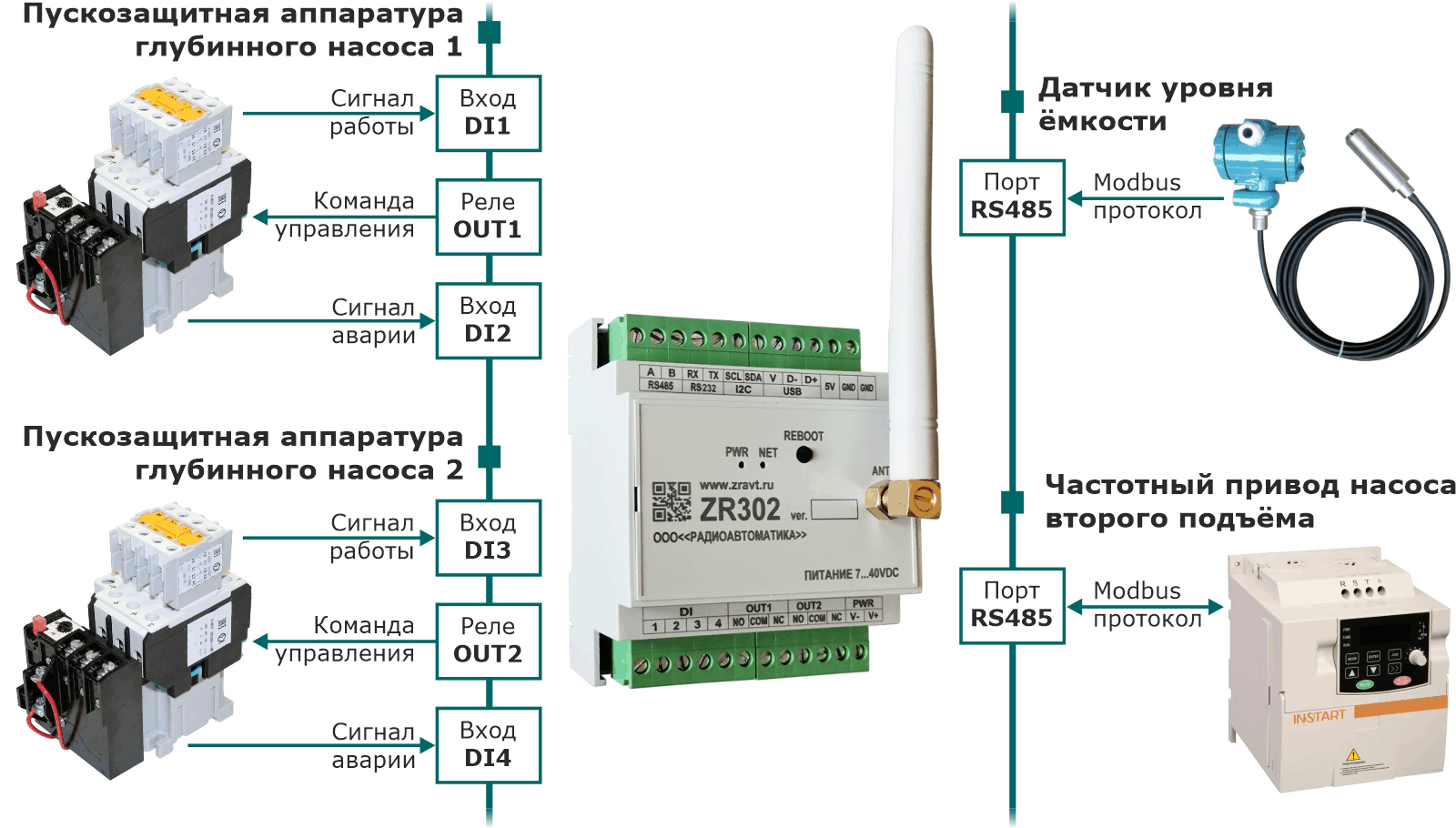

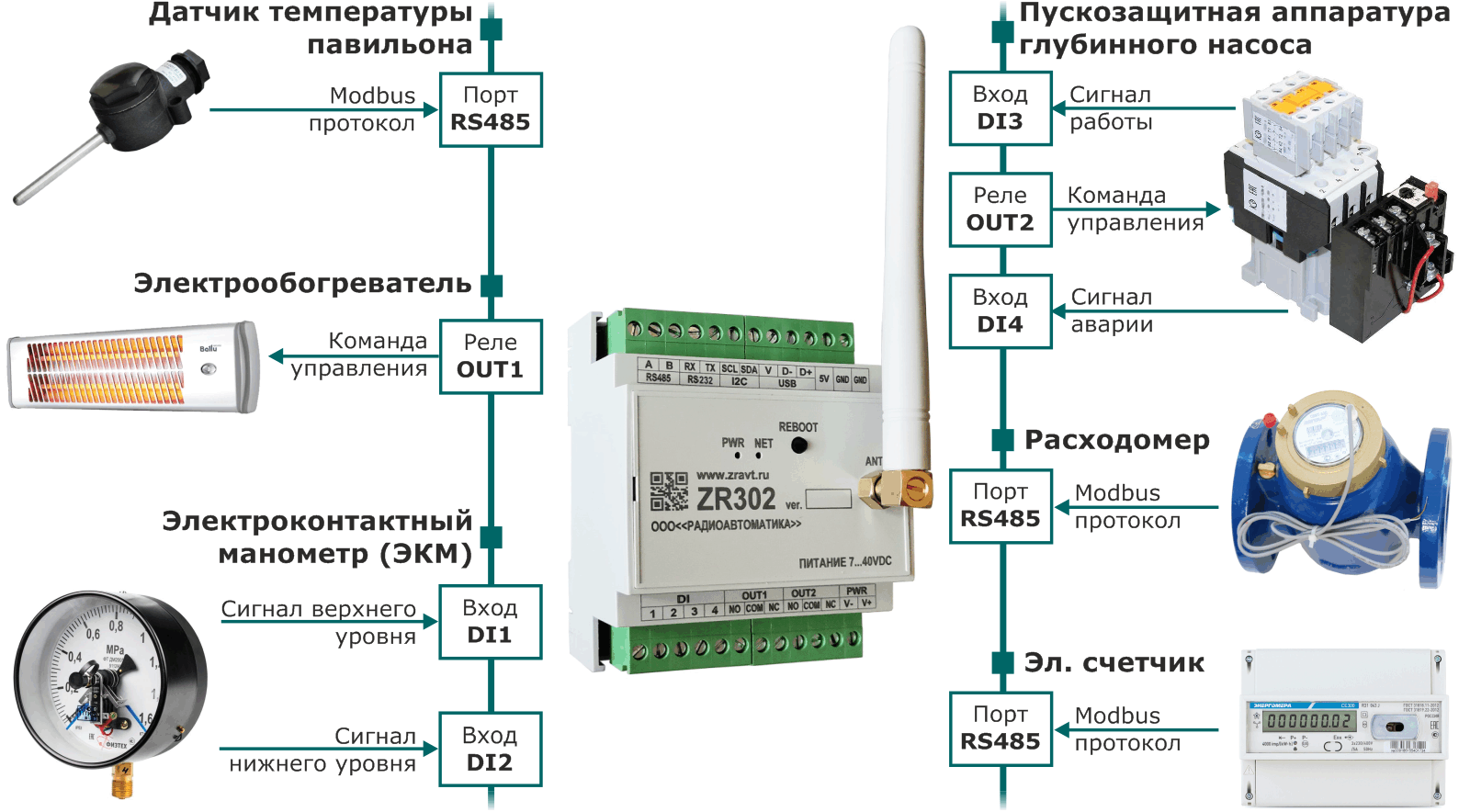

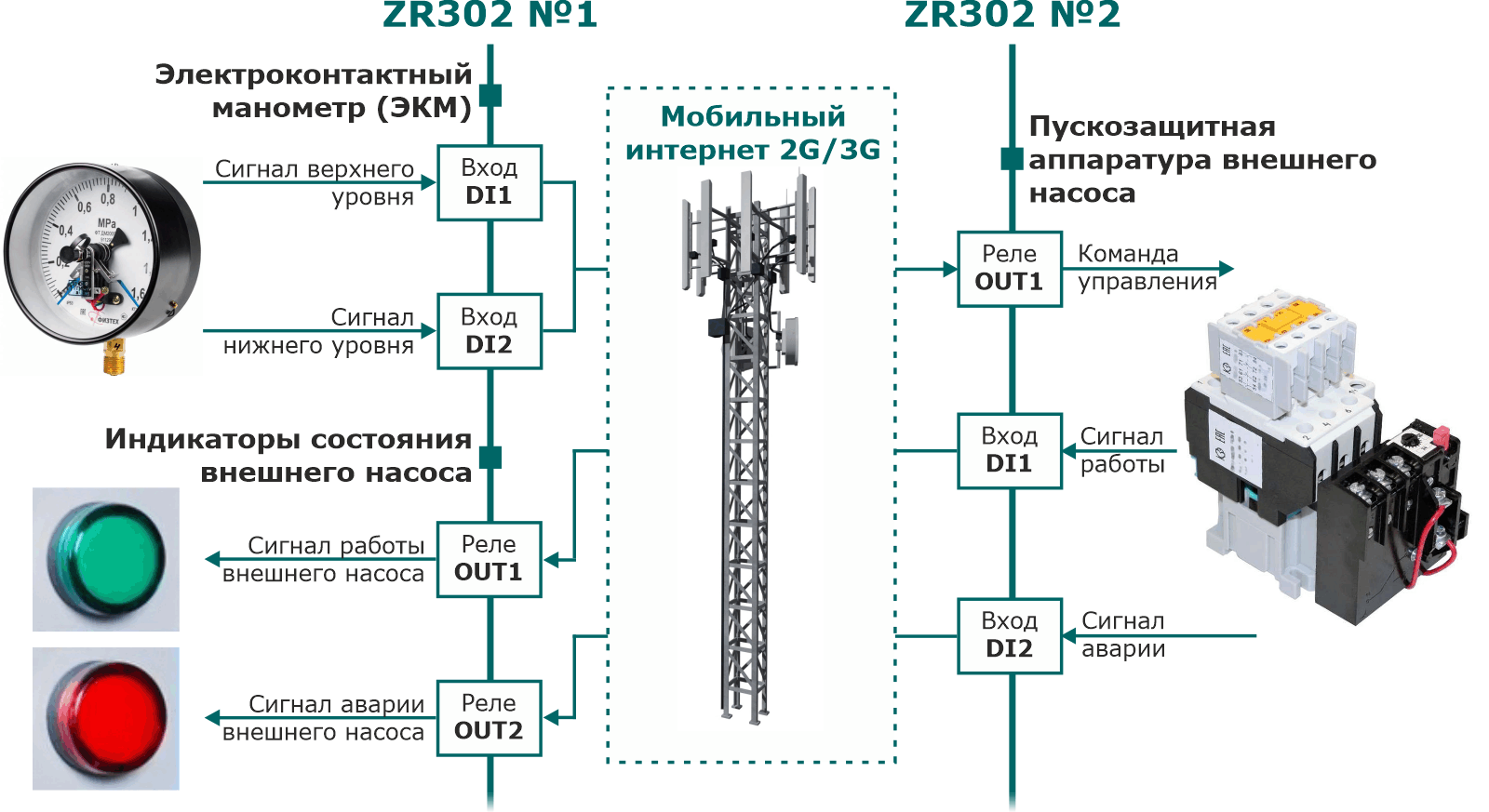

Пример 1. Управление оборудованием артезианской скважины Конфигурация обеспечивает: автоматическое управление глубинным насосом и поддержание уровня резервуара по сигналам ЭКМ, автоматическое управление обогревом по датчику температуры павильона, контроль исправности пусковой аппаратуры, обработку показаний электросчетчика и расходомера, связь с сервером через мобильный интернет, дистанционное управление и аварийное оповещение. Пример 2. Управление водозабором с насосными станциями первого и второго подъёмов Конфигурация обеспечивает: автоматическое управление глубинными насосами и поддержание уровня резервуара по датчику с выходом RS485, контроль исправности глубинных насосов, автоматическое поддержание давления в сети водоснабжения за счет преобразователя частоты, связь с сервером через мобильный интернет, дистанционное управление и аварийное оповещение. Пример 3. Беспроводная трансляция сигналов между двумя контроллерами ZR302 Конфигурация обеспечивает: беспроводную трансляцию сигналов между двумя контроллерами ZR302 для автоматического поддержания уровня воды в резервуаре и контроля состояния насоса, в т.ч. на значительных расстояниях в пределах зоны действия мобильной связи.

►

Расширение функционала

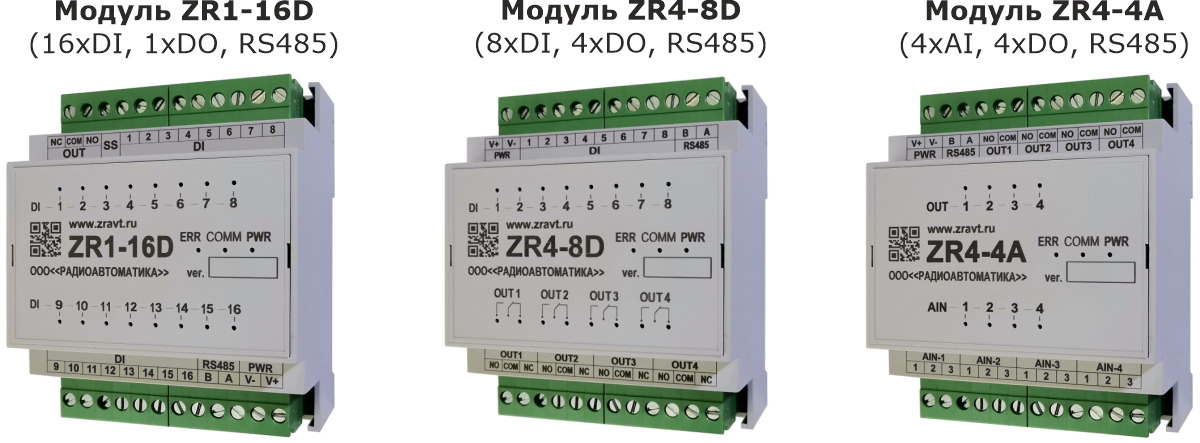

На выше приведенных схемах примеры подключения оборудования напрямую к контроллеру, при этом ZR302 обладает широкими возможностями расширения функционала, за счет внешних модулей ввода-вывода серии ZR собственного производства и устройств других производителей, поддерживающих протокол связи Modbus RTU.

Функции диспетчеризации

Связь контроллера с сервером АСУ «СПЕКТР» возможна через мобильный интернет (2G/3G) и локальную сеть (Ethernet/WiFi). Модуль 2G/3G всегда входит в состав контроллера, а устройство для подключения к локальной сети является опциональным и его наличие оговаривается при заказе изделия.

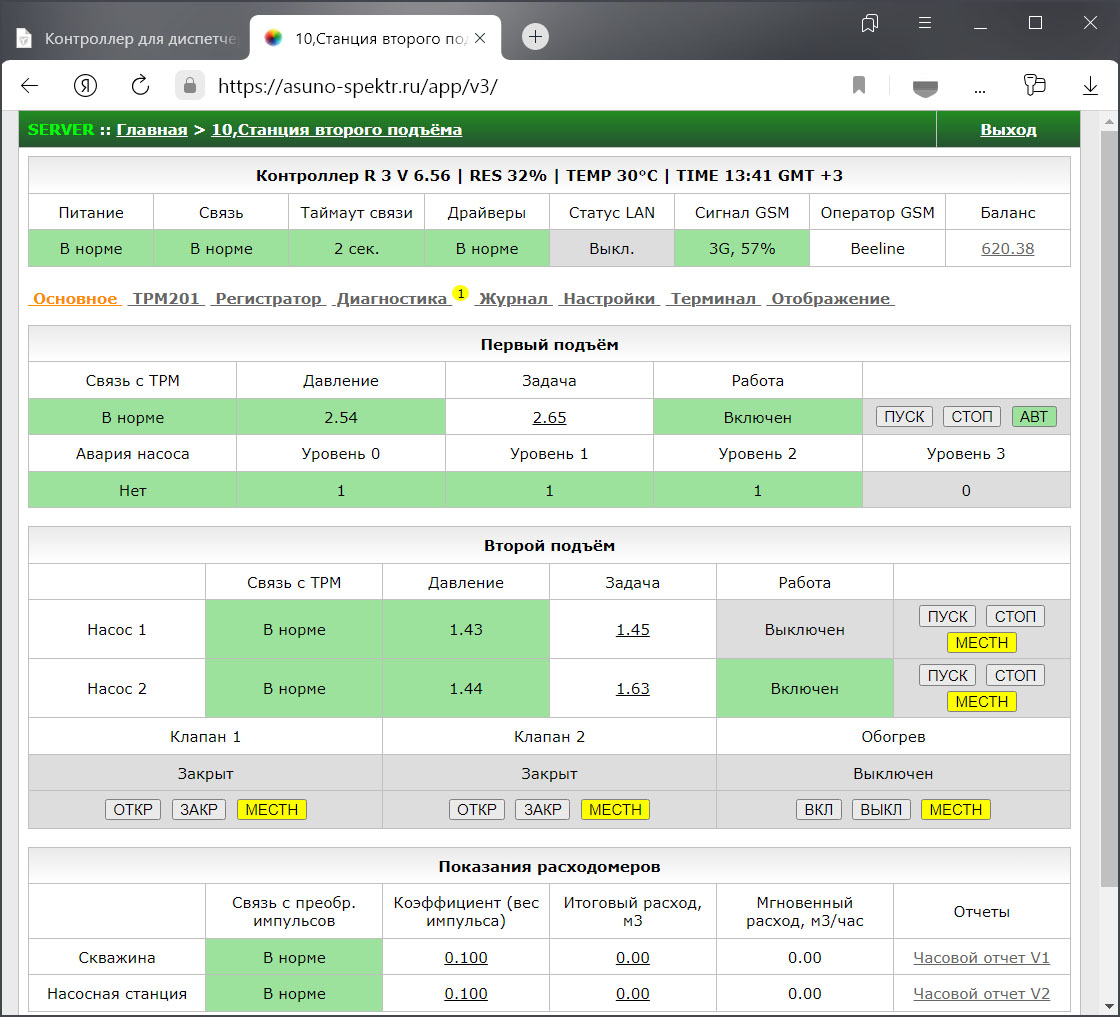

Для доступа к функциям диспетчеризации необходимо воспользоваться ссылкой, логином и паролем из паспорта на контроллер. WEB интерфейс формируется автоматически, на основе активированных функций и настроек периферии контроллера. Ниже приведены примеры окон WEB интерфейса системы.

Работа контроллера и его настройка

Работа контроллера осуществляется в соответствии с активированными функциями и настройками его периферии. Возможна локальная настройка устройства (через интерфейс USB) и дистанционная (через интернет). Пользователю доступны следующие настройки:

• Настройки функций дискретных входов DI1…DI4.
• Настройки функций релейных выходов OUT1, OUT2 и коммутатора 5V.
• Настройки автоматического управления оборудованием.
• Настройки сигнализации и оповещения при возникновении аварий.
• Настройки функций расширения (подключение оборудования через порты RS485, RS232 и USB).
• Настройки параметров связи с сервером и др.
