Автоматизированная система управления «СПЕКТР»

АСУ «СПЕКТР» - cовременная система диспетчеризации объектов энергетики и ЖКХ через интернет. Система обладает следующими ключевыми особенностями:

• Простота и удобство эксплуатации (не требует установки специализированных программ и сложного оборудования в диспетчерском пункте). Работа с системой осуществляется через WEB браузер.
• Система совместима с оборудованием многих производителей силовой электроники, контрольно измерительных приборов и автоматики. Возможно подключение датчиков с аналоговыми и дискретными сигналами, а так же устройств с выходом RS485 и RS232.
• Основой системы является контроллер ZR302 собственной разработки и изготовления. Доступен заказ комплектных щитов диспетчеризации на базе ZR302 и отдельно контроллеров. В последнем случае покупателю предоставляется вся необходимая схемотехническая документация для самостоятельной сборки автоматики.

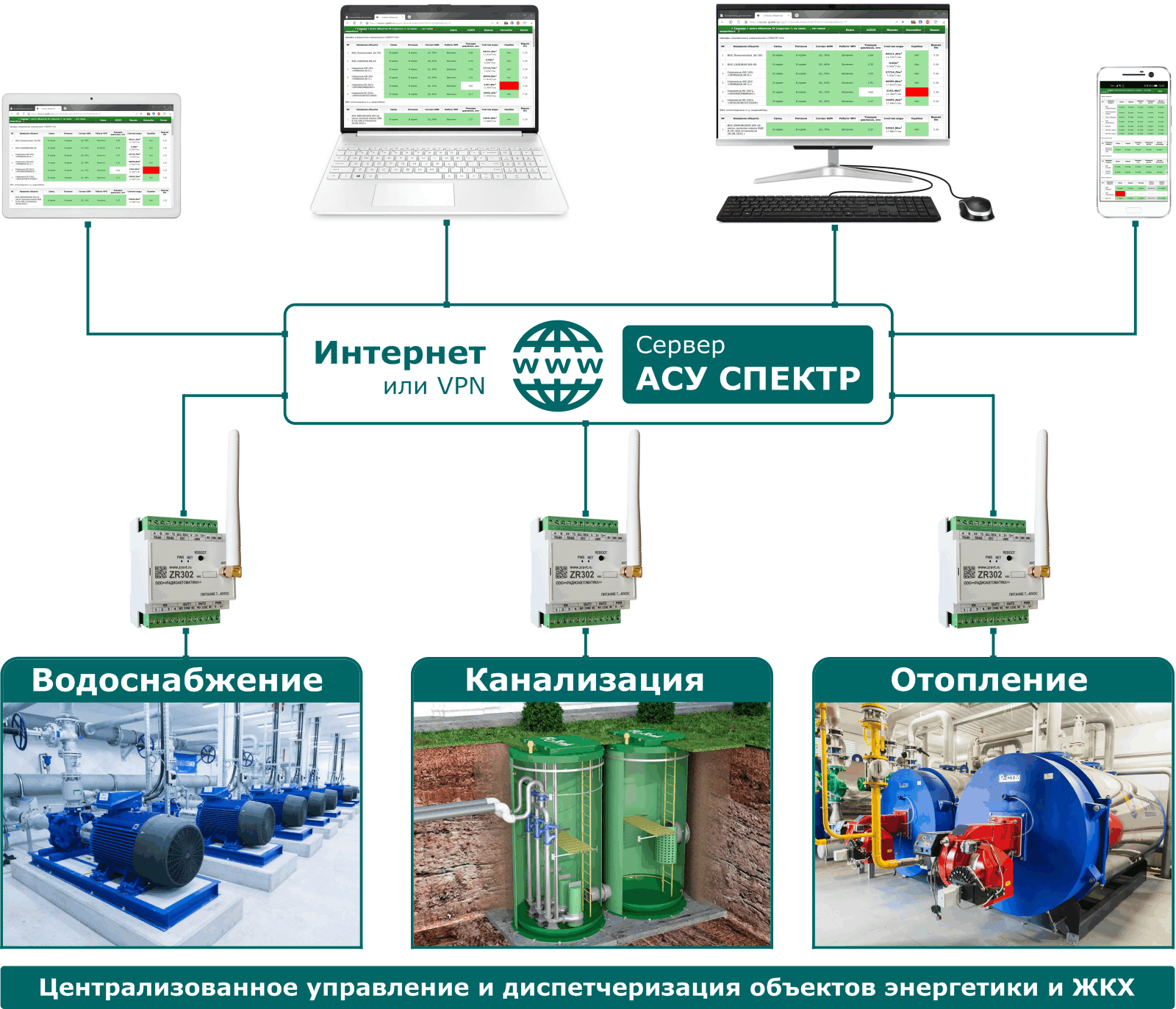

• Контроллер ZR302 обладает широким набором коммуникационных возможностей за счет использования стандартных сетевых протоколов на базе TCP/IP для связи с сервером АСУ «СПЕКТР». В качестве каналов связи используется мобильный интернет, оптоволокно, Ethernet или WiFi.
• Программное обеспечение и услуги по сопровождению АСУ «СПЕКТР» являются бесплатными. Система расположена на нашем сервере и заказчику предоставляется возможность бесплатного доступа на протяжении всего срока службы оборудования. Возможен перенос системы на сервер заказчика (услуга бесплатная).

Скриншоты WEB интерфейса

◄

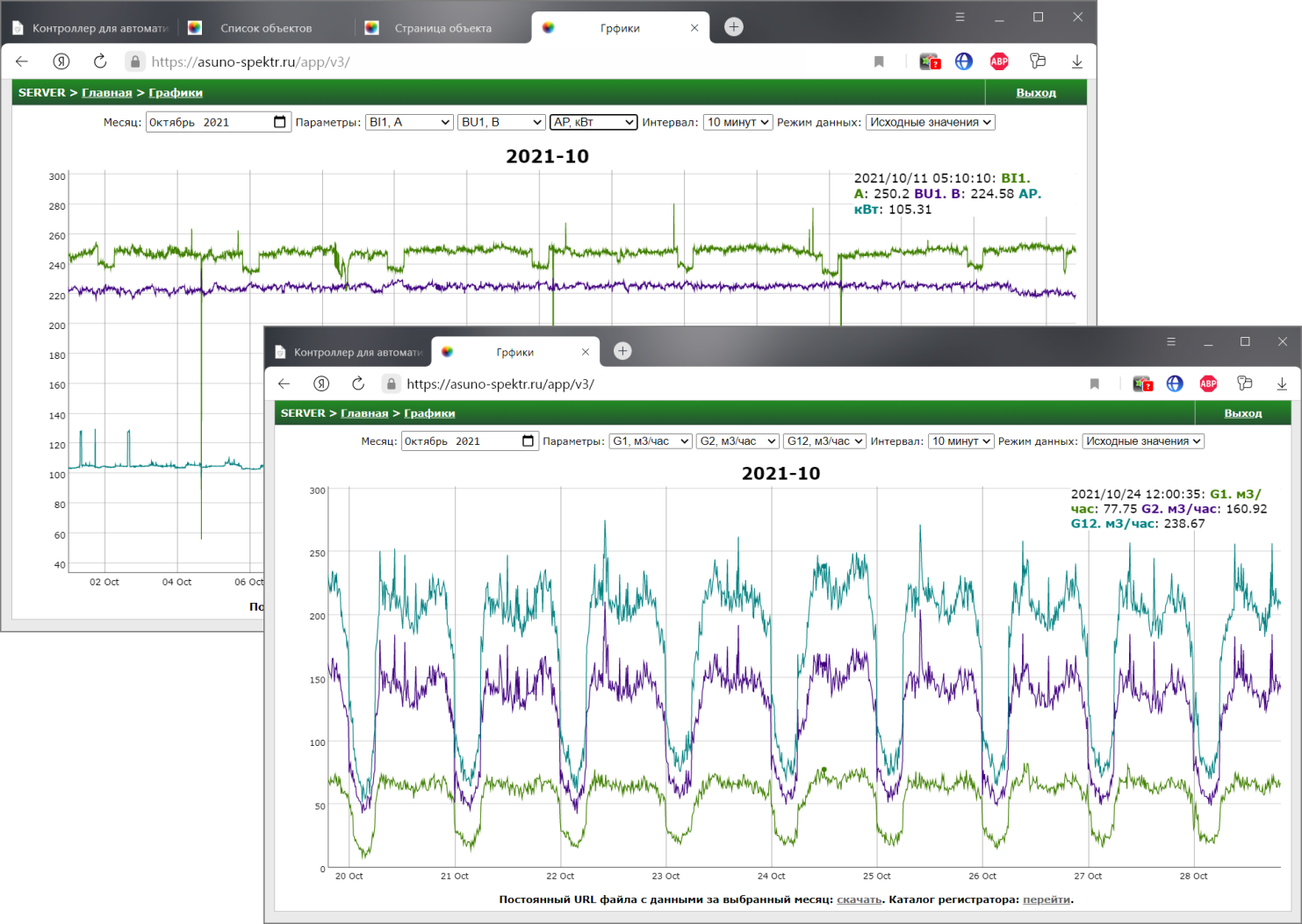

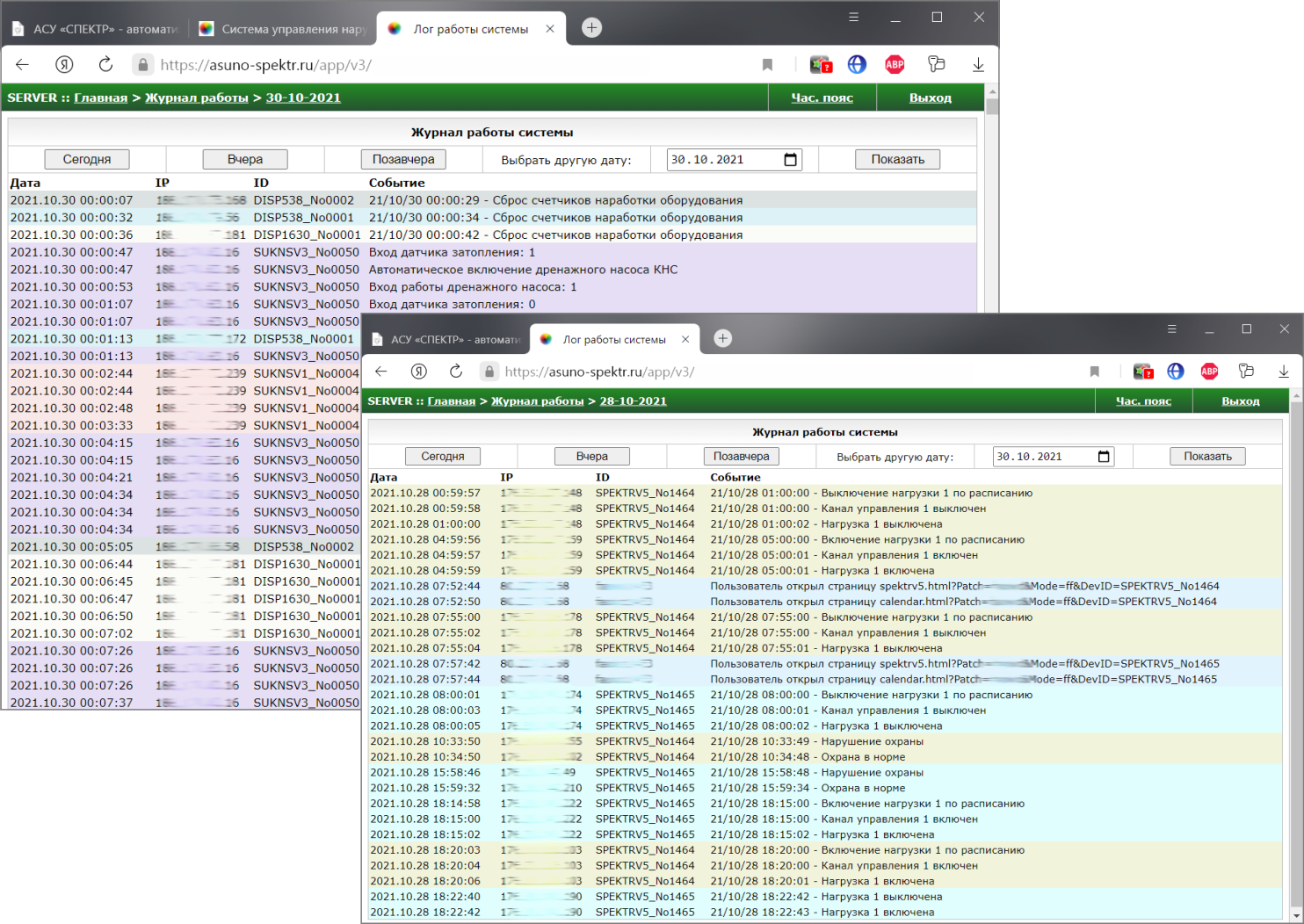

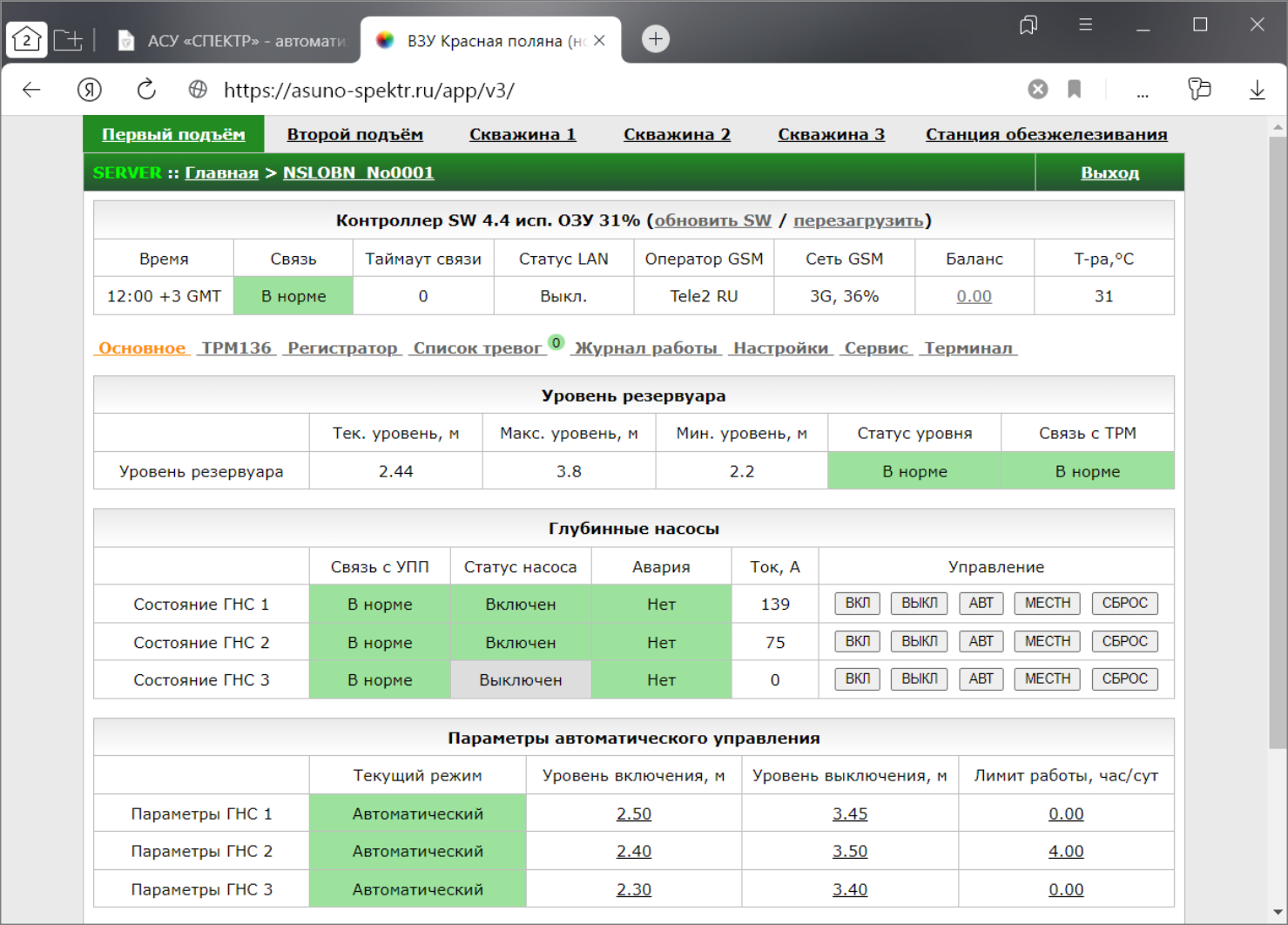

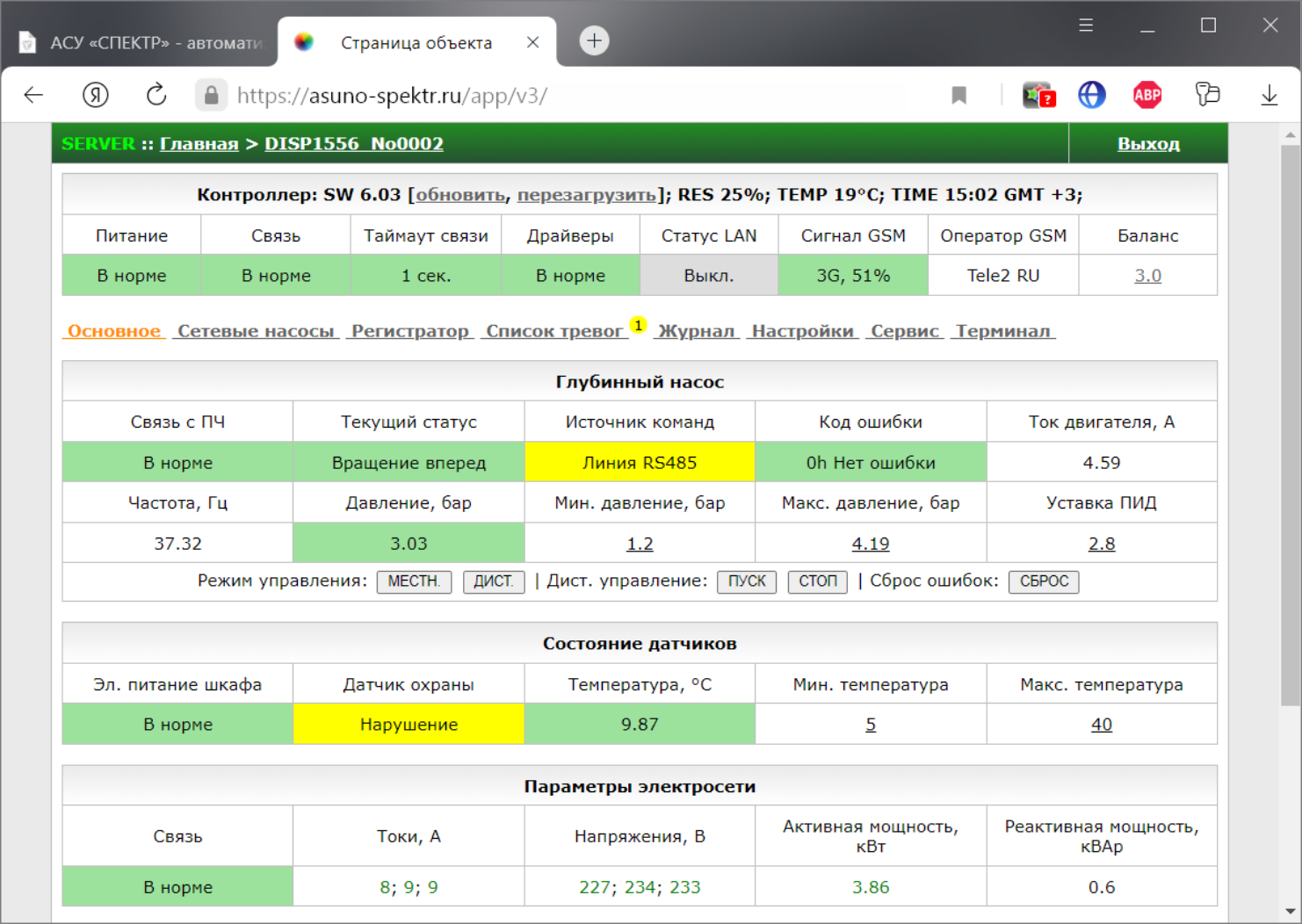

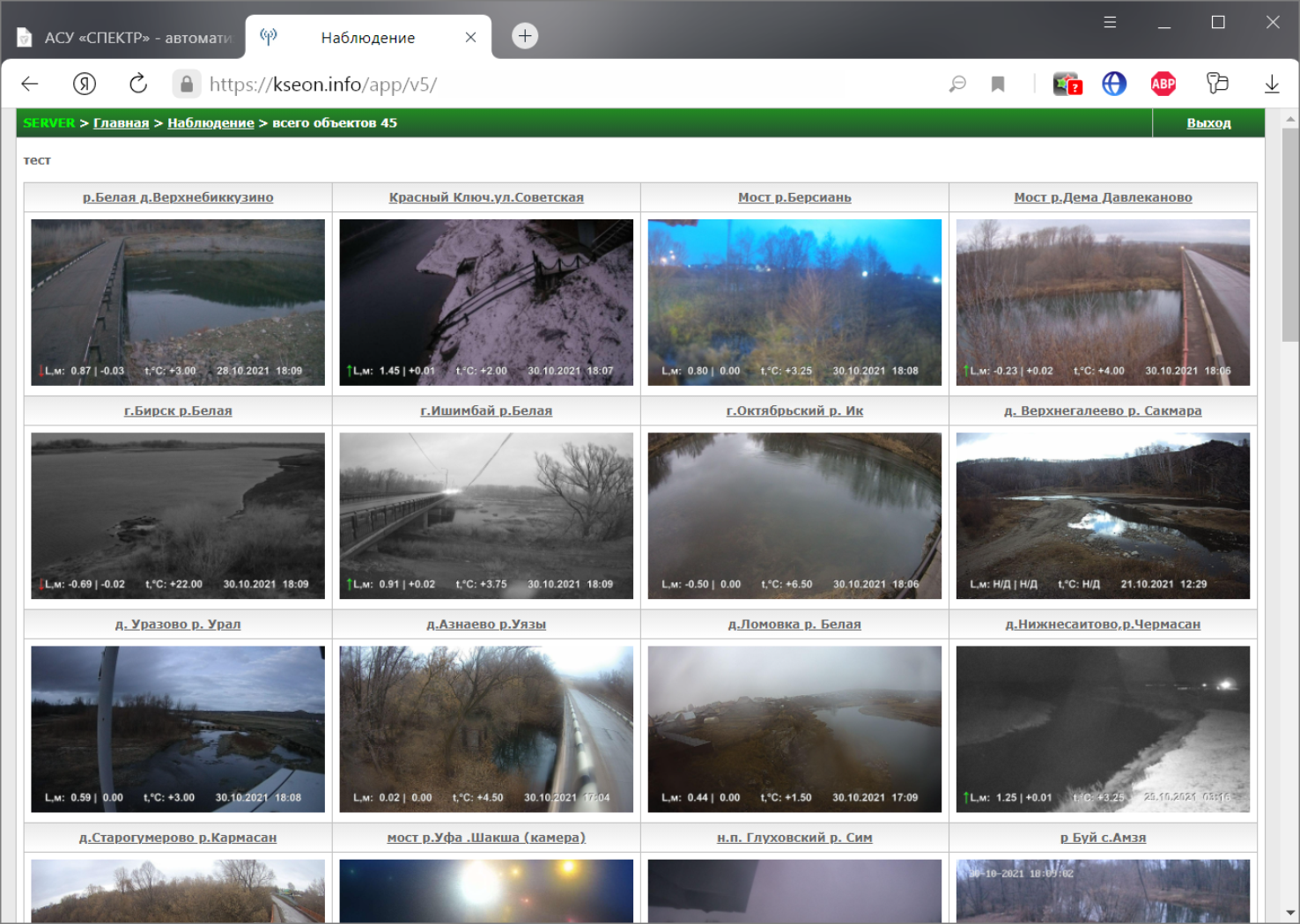

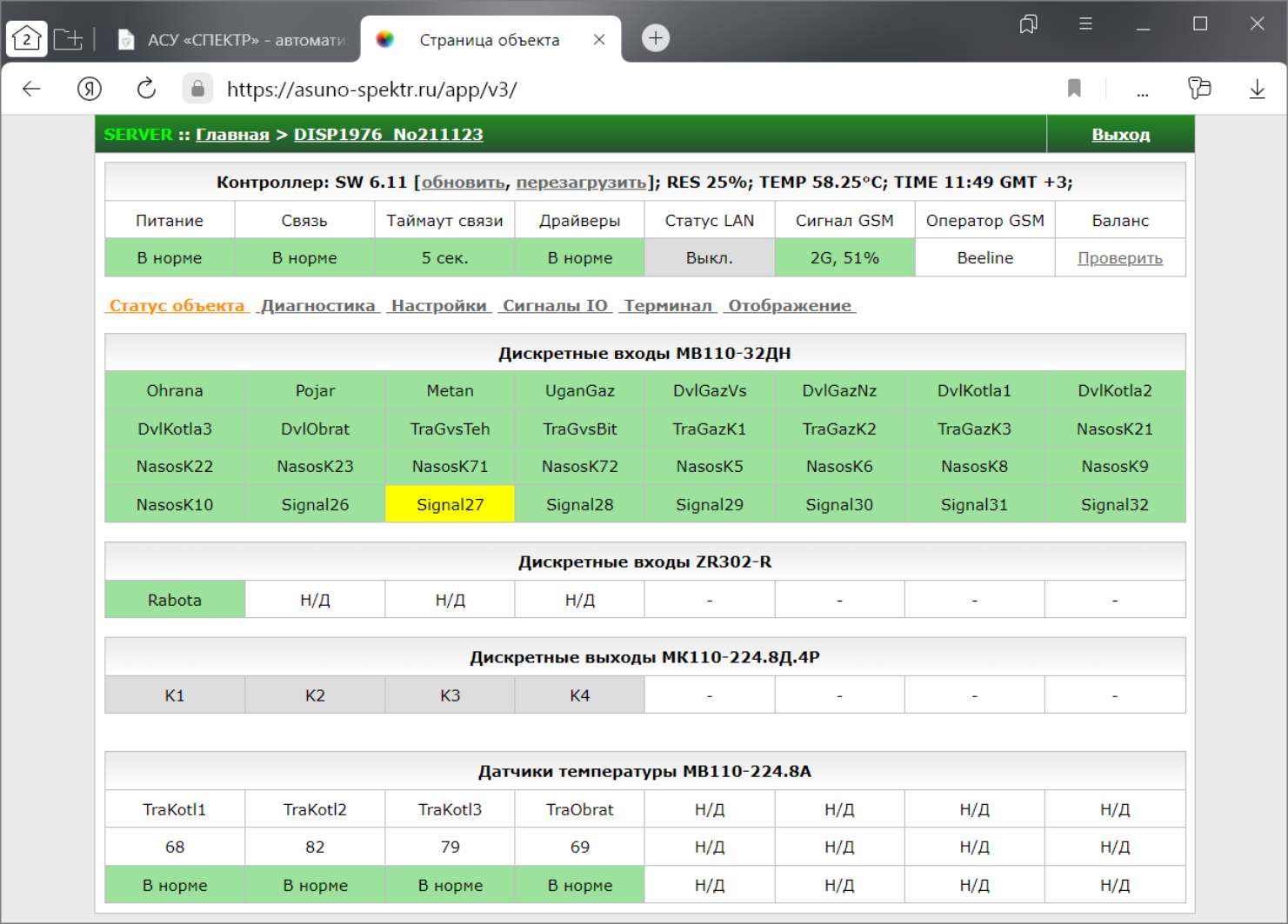

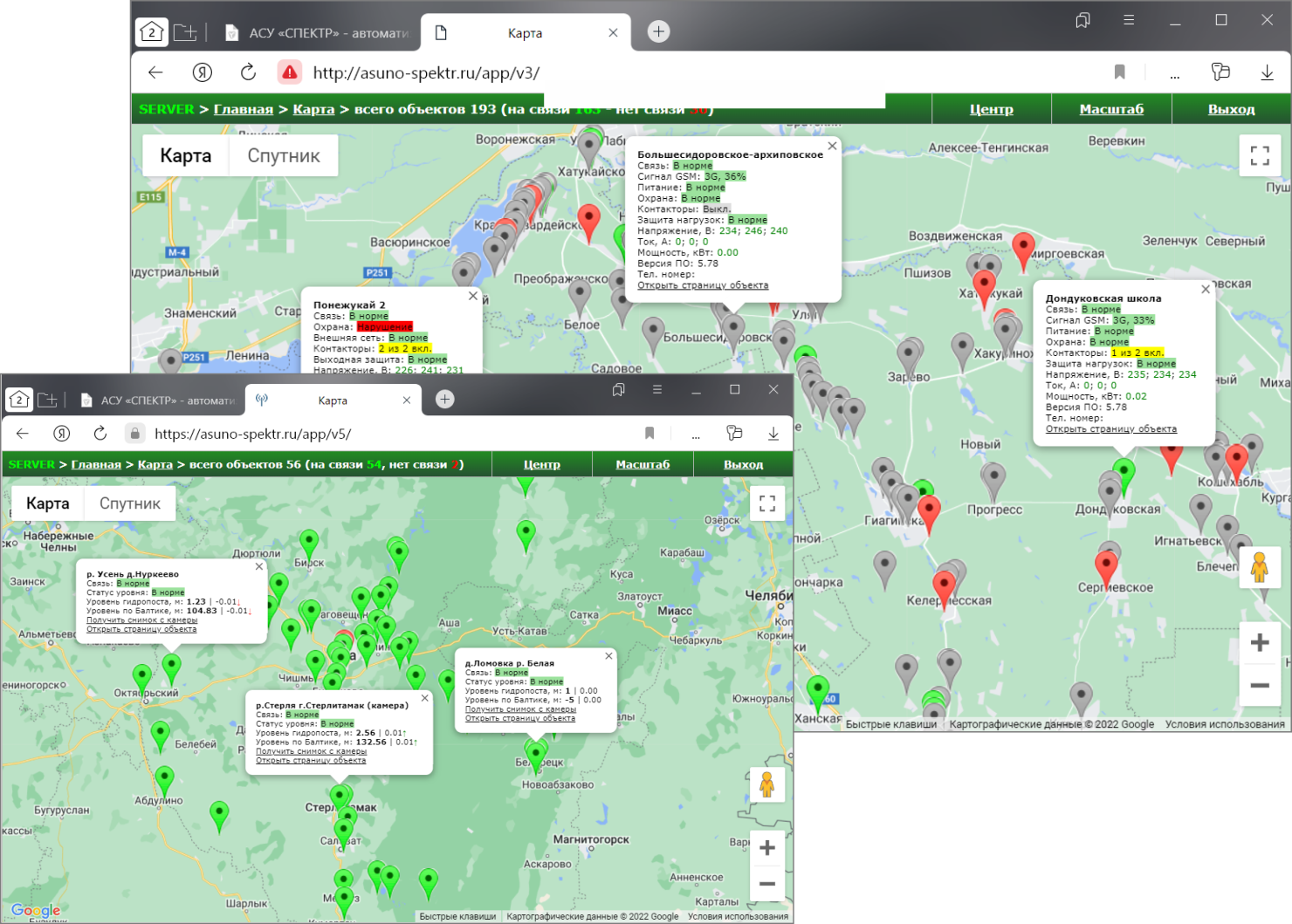

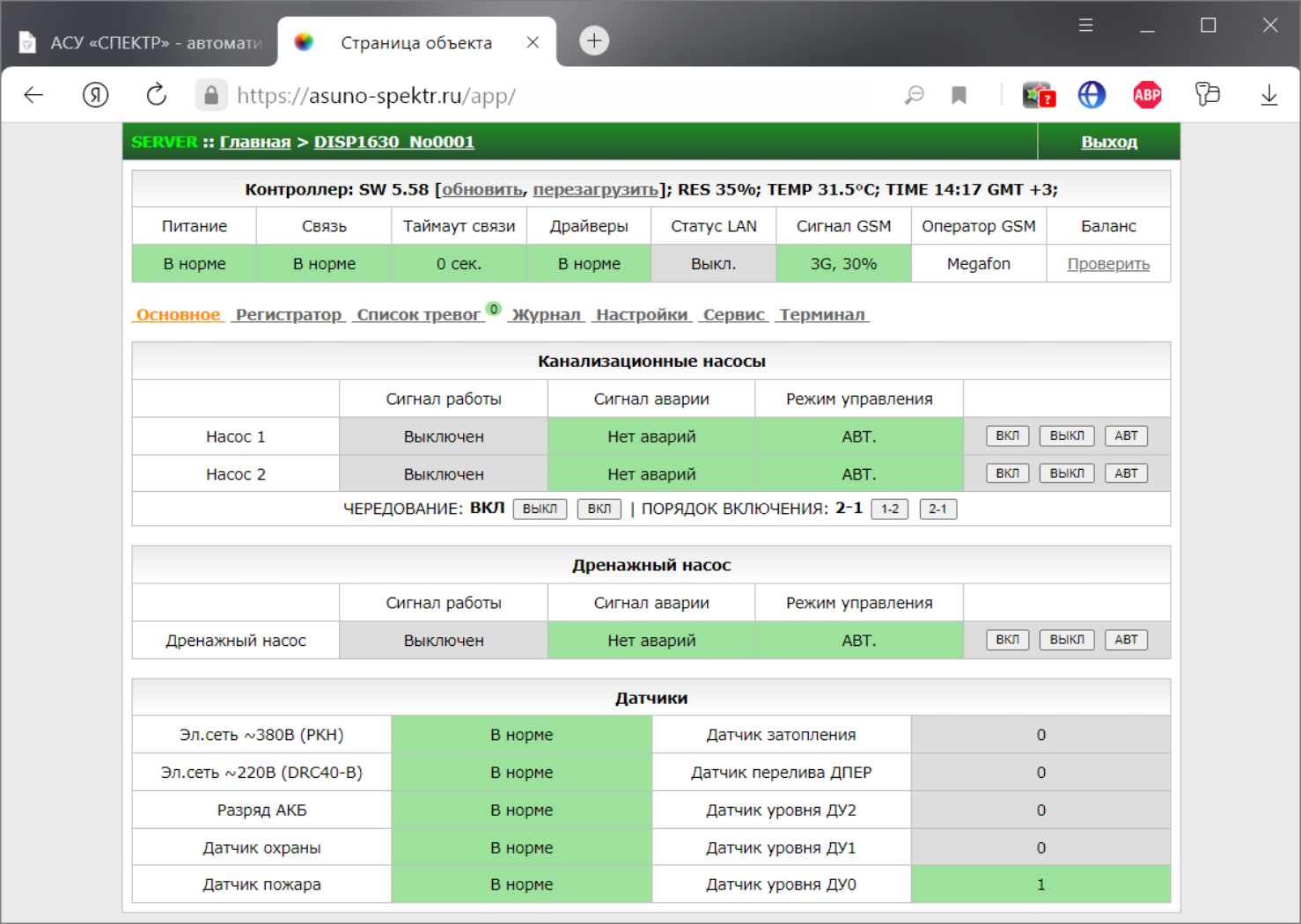

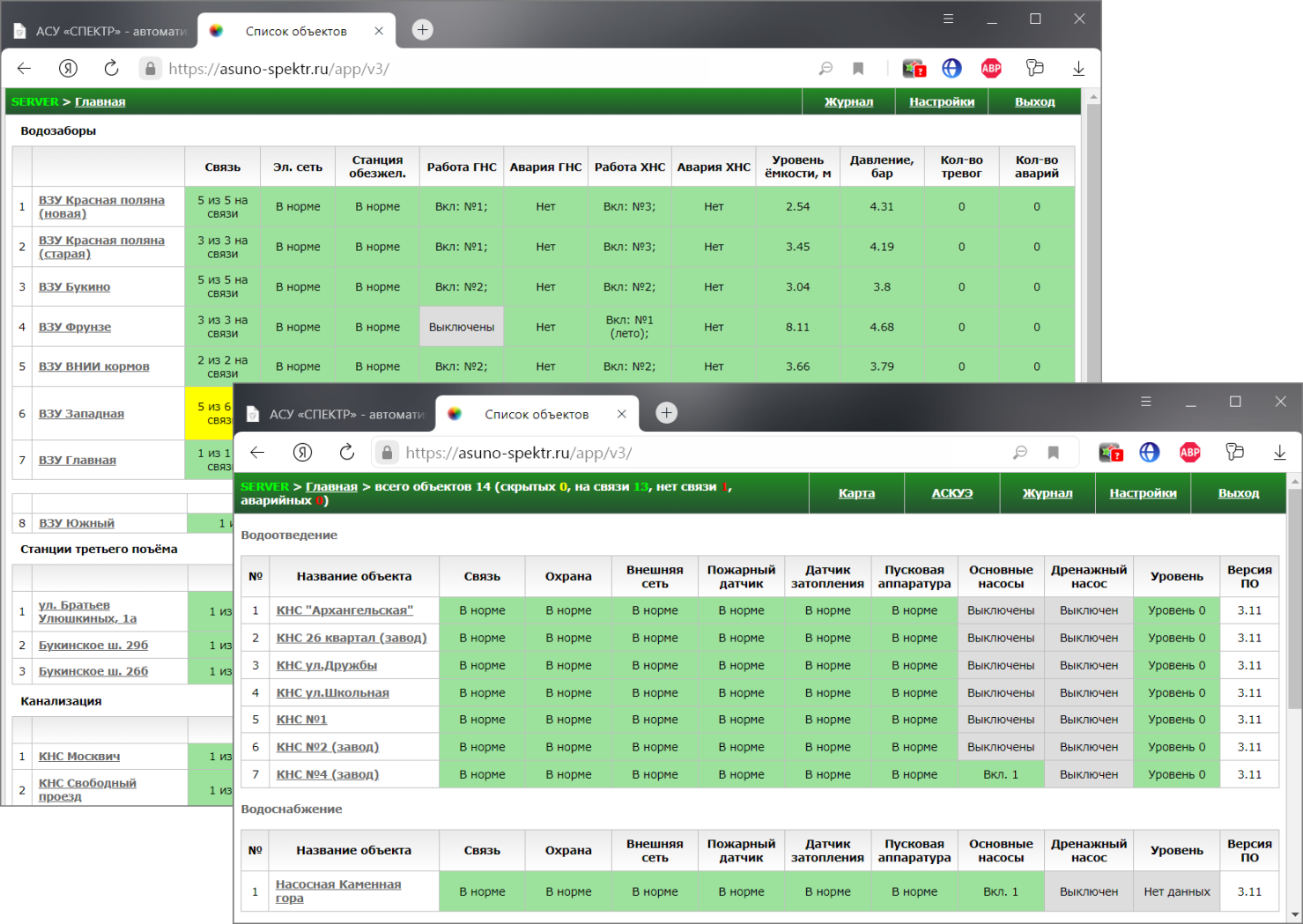

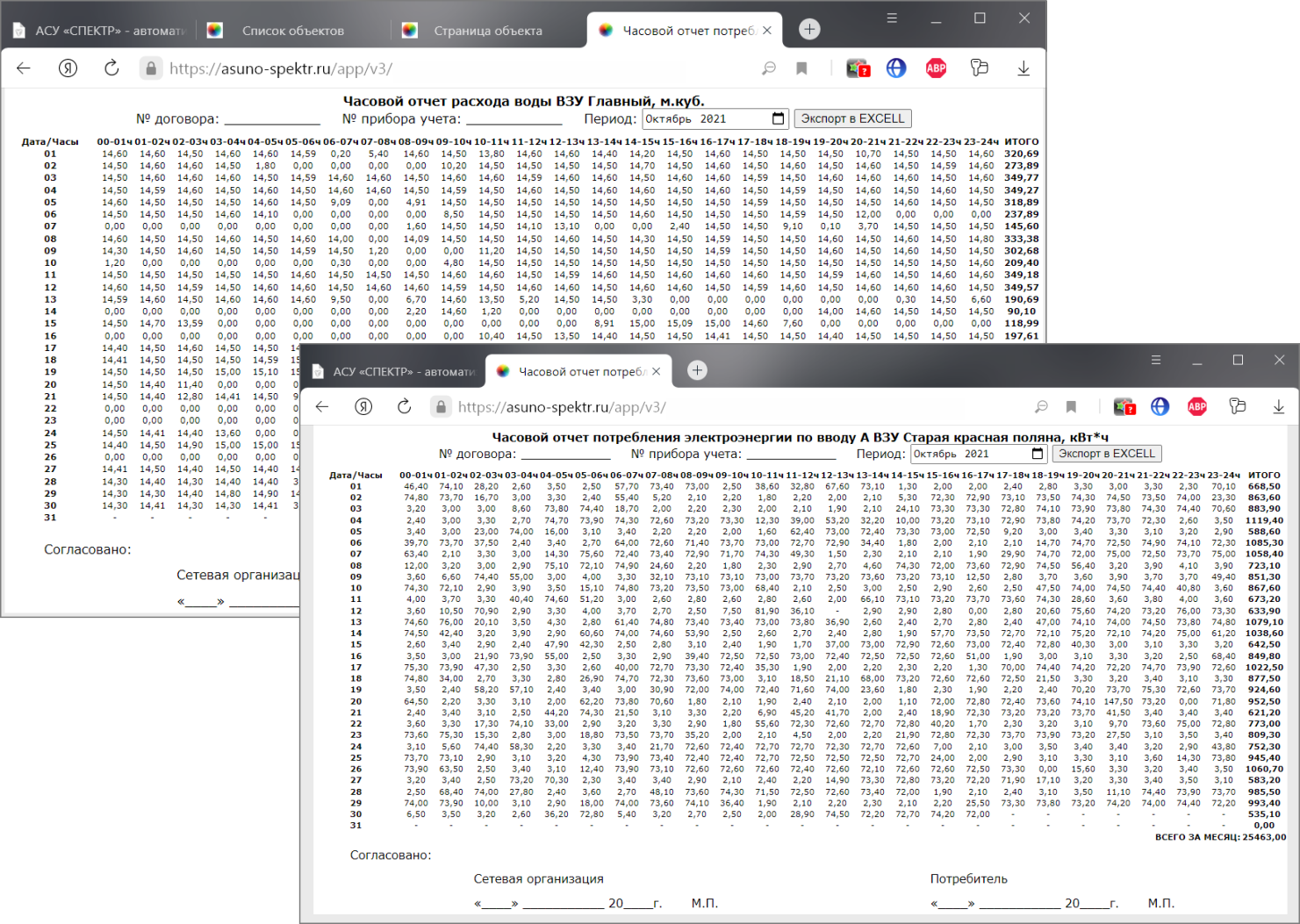

Рисунок 1. Примеры стартовых страниц (списки объектов при входе в систему) Рисунок 2. Примеры размещения объектов на карте местности Рисунок 3. Пример отображения параметров водозабора Рисунок 4. Пример отображения параметров станции 3-го подъёма Рисунок 5. Пример отображения параметров КНС Рисунок 6. Пример отображения параметров системы диспетчеризации котельной Рисунок 7. Пример графического отображения регистрируемых параметров Рисунок 8. Примеры часовых отчетов водопотребления и электропотребления Рисунок 9. Подсистема наблюдения за объектами Рисунок 10. Журналы работы системы

►

Основные задачи, решаемые системой

• Подключение объектов разнотипной конфигурации, с оборудованием различных производителей к единой системе диспетчеризации.
• Повышение надежности и эффективности работы силовой электроники и исполнительного оборудования.
• Продление срока службы исполнительного оборудования и снижение стоимости эксплуатации.
• Энергосбережение.
• Уменьшение времени реагирования на возникновение аварий и снижение затрат на их ликвидацию.
• Оптимизация численности персонала или его перераспределение.

Основные принципы работы системы

• Основным элементом АСУ «СПЕКТР» является контроллер ZR302, который обеспечивает непрерывный контроль оборудования и передачу данных на сервер с заданным интервалом. Минимальный интервал связи - 1 секунда.
• Инициатором соединения с сервером АСУ «СПЕКТР» является контроллер ZR302. В процессе сеанса связи контроллер сохраняет на сервере текущие параметры (состояние портов ввода-вывода, показания датчиков и др.), а так же проверяет наличие команд управления и настройки оборудования.
• Для доступа пользователей к системе предусмотрен WEB интерфейс. Вход в систему осуществляется по логину и паролю из паспорта на контроллер ZR302. Все изделия одного пользователя привязываются к единой учетной записи, но в процессе работы возможно их перераспределение.
• Для работы с системой требуется современный WEB браузер (Opera, Google Chrome, Яндекс.Браузер или др.), при этом операционная система и тип устройства не имеют значения. Для работы с системой может использоваться стационарный компьютер, ноутбук, планшетный компьютер или смартфон.
• Система не накладывает ограничений на количество контролируемых изделий.
• При размещении сервера в локальной сети и численности контролируемых объектов до 500, достаточно ресурсов современного офисного ПК и интернет канала 1 Мбит/сек.
