Контроллер для беспроводной передачи сигналов ZR302-S

Стоимость контроллера ZR302-S: 25300 руб. Стоимость модуля расширения: от 9500 руб.
При заказе от 5шт. предоставляется скидка.

Основные функции – контроль сигналов дискретных и аналоговых датчиков, подключенных к локальному или внешнему контроллеру ZR302-S, а так же передача сигналов на внешние исполнительные устройства или индикаторы.

Базовое исполнение контроллеров выполняет предачу сигналов через мобильный интернет в режимах 2G и 3G. Опционально доступна работа через проводной интернет и работа в локальной сети предприятия без выхода в интернет.

Среди поддерживаемых устройств датчики уровня жидкостей, датчики давления жидкостей и газов, датчики температуры различных сред, датчики параметров электросети и др. типы аналоговых датчиков, а так же дискретные датчики с сигналом "сухой контакт" и датчики NPN типа.

Пример использования контроллеров

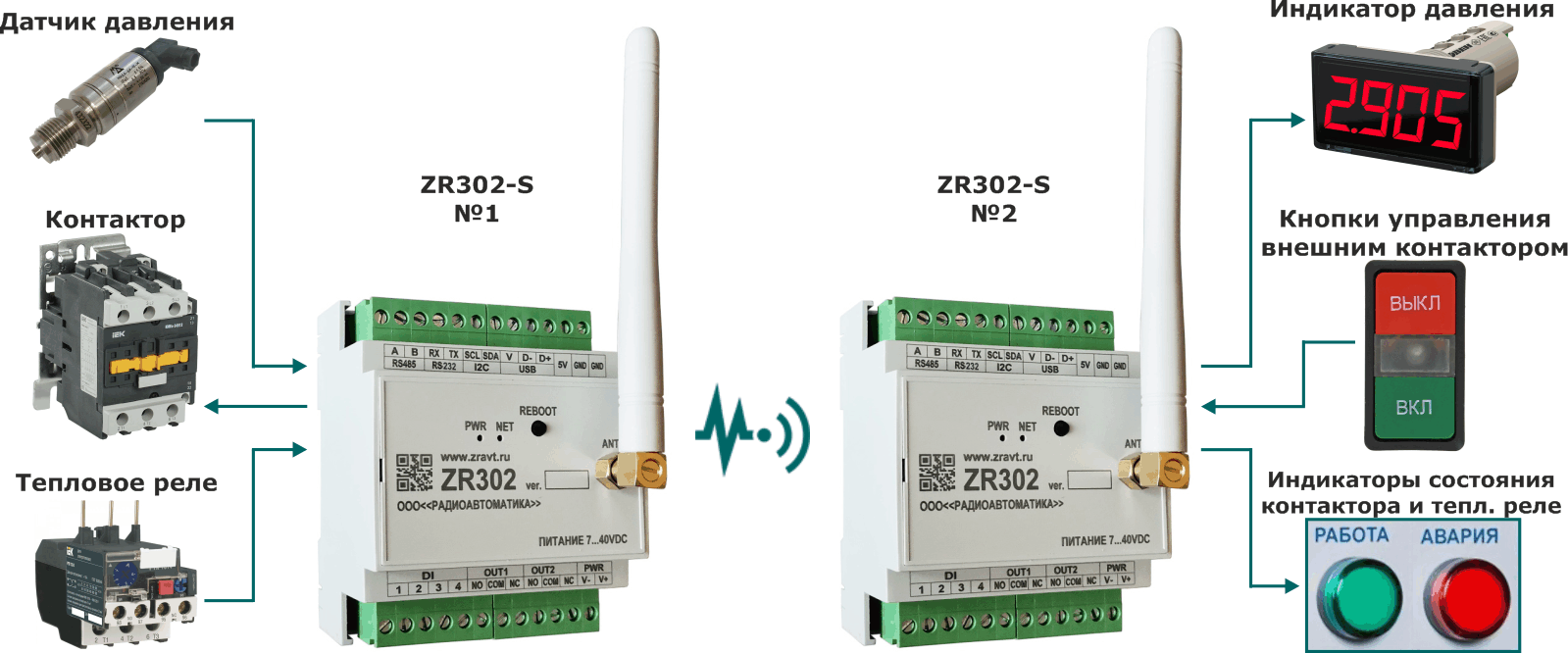

Один из простейших вариантов применения ZR302-S приведен на следующей схеме:

Контроллеры ZR302-S №1 и №2 на приведенной схеме выполняют обмен сигналами через мобильный интернет, в режиме реального времени. Конфигурация обеспечивает:

• Управление электромагнитным контактором контроллера ZR302-S №1 по кнопке, подключенной к контроллеру ZR302-S №2.
• Передачу сигналов состояния контактора и теплового реле контроллера ZR302-S №1, на сигнальные лампы, подключенные к контроллеру ZR302-S №2.
• Передачу показаний датчика давления контроллера ZR302-S №1, на индикатор аналоговых сигналов, подключенный к контроллеру ZR302-S №2.

Основные режимы управления оборудованием

• Передача сигнала дискретного входа локального контроллера (или модуля расширения) на любой выход внешнего контроллера (или модуля расширения).
• Управление по сигналу аналогового датчика локального контроллера (или модуля расширения) любым выходом внешнего контроллера (или модуля расширения). Для управления используется 3 параметра – уставка, гистерезис и режим, в зависимости от которого выход работает на повышение или понижение контролируемого параметра.
• Прямая передача сигнала аналогового датчика локального контроллера (или модуля расширения) на любой цифровой индикатор внешнего контроллера.
• Управление выходами локального контроллера (или модулей расширения), а так же локальными цифровыми индикаторами по сигналам локально подключенных датчиков.

Ограгичения по количеству сигналов на контроллер

• до 64 дискретных датчиков. Контроллер содержит 4 дискретных входа для подключения датчиков с сигналами "сухой контакт" и датчиков NPN типа. Подключение дополнительных датчиков осуществляется через модули расширения ZR4-8D и ZR1-16D, которые содержат 8 и 16 дискретных входа соответственно.
• до 32 исполнительных устройств. Для управления оборудованием контроллер содержит 2 выхода релейного типа и 1 выход DC5V (до 500мА). Количество выходов увеличивается за счет модулей расширения ZR4-4A и ZR4-8D, которые содержат по 4 релейных выхода.
• до 16 аналоговых датчиков. Датчики с выходом RS485 подключаются напрямую к контроллеру. Обработка показаний др. типов датчиков (в т.ч. термосопротивлений 50М, 50П, 100М, 100П и датчиков с унифицированными сигналами 0...20 мА, 4...20 мА, 0...10В) выполняется через модули расширения ZR4-4A, которые содержат по 4 универсальных аналоговых входа.
• до 16 цифровых индикаторов аналоговых величин. Индикаторы подключаются через интерфейс RS485 напрямую к контроллеру.

Модули расширения

Контроллер ZR302-S поддерживает модули расширения серии ZR собственного производства и устройства других производителей, работающие по протоколу связи Modbus RTU.

Настройка и мониторинг оборудования

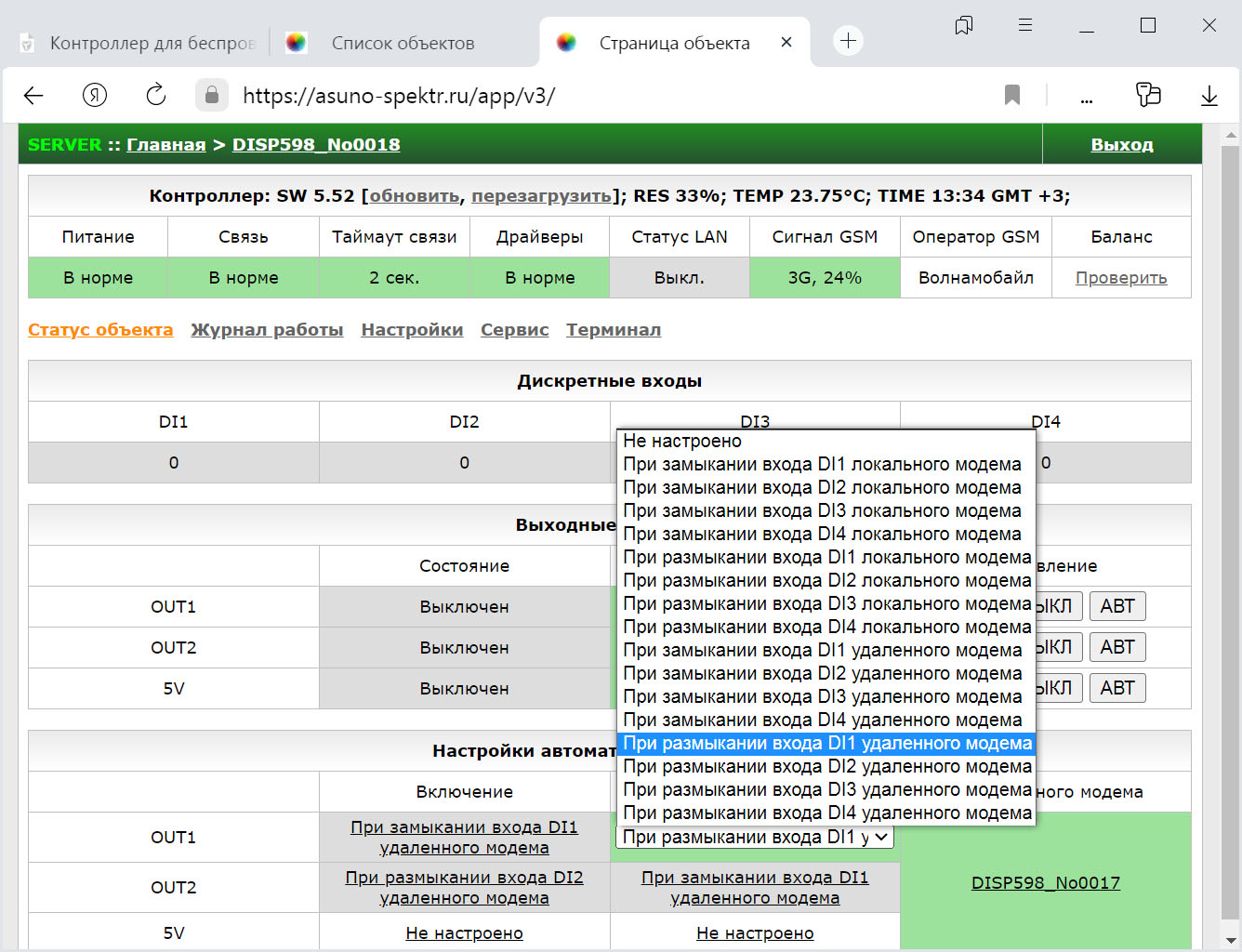

Настройка оборудования выполняется через личный кабинет на сервере АСУ «СПЕКТР». Для доступа к личному кабинетунеобходимо воспользоваться ссылкой, логином и паролем из паспорта на контроллер. WEB интерфейс формируется автоматически, на основе активированных функций и настроек периферии контроллера. Ниже приведены примеры окон WEB интерфейса системы.
