Контроллер для автоматизации котельных ZR302-K

Стоимость контроллера ZR302-K: 25300 руб. Стоимость модуля расширения: от 9500 руб.
При заказе от 5шт. предоставляется скидка.

Основные функции - контроль работы котлов и насосов, контроль давления и температуры теплоносителя, контроль охранно-пожарной системы, оповещение обслуживающего персонала через интернет или по СМС при обнаружении аварий.

Особенностью контроллера является встроенный 3G модем и бесплатное программное обеспечение для диспетчеризации оборудования через интернет АСУ «СПЕКТР».

Аппаратная платформа ZR302 обладает набором технических характеристик, которые дают пользователю широкие возможности для автоматического управления оборудованием. Клиенту отгружается изделие, готовое к эксплуатации на объекте, но у пользователя остается возможность самостоятельной настройки и программирования контроллера.

На протяжении всего срока службы контроллера пользователю доступна дистанционная техническая поддержка, в ходе которой оказываются консультации, а так же помощь в настройке и программировании изделия.

Примеры подключения оборудования

◄

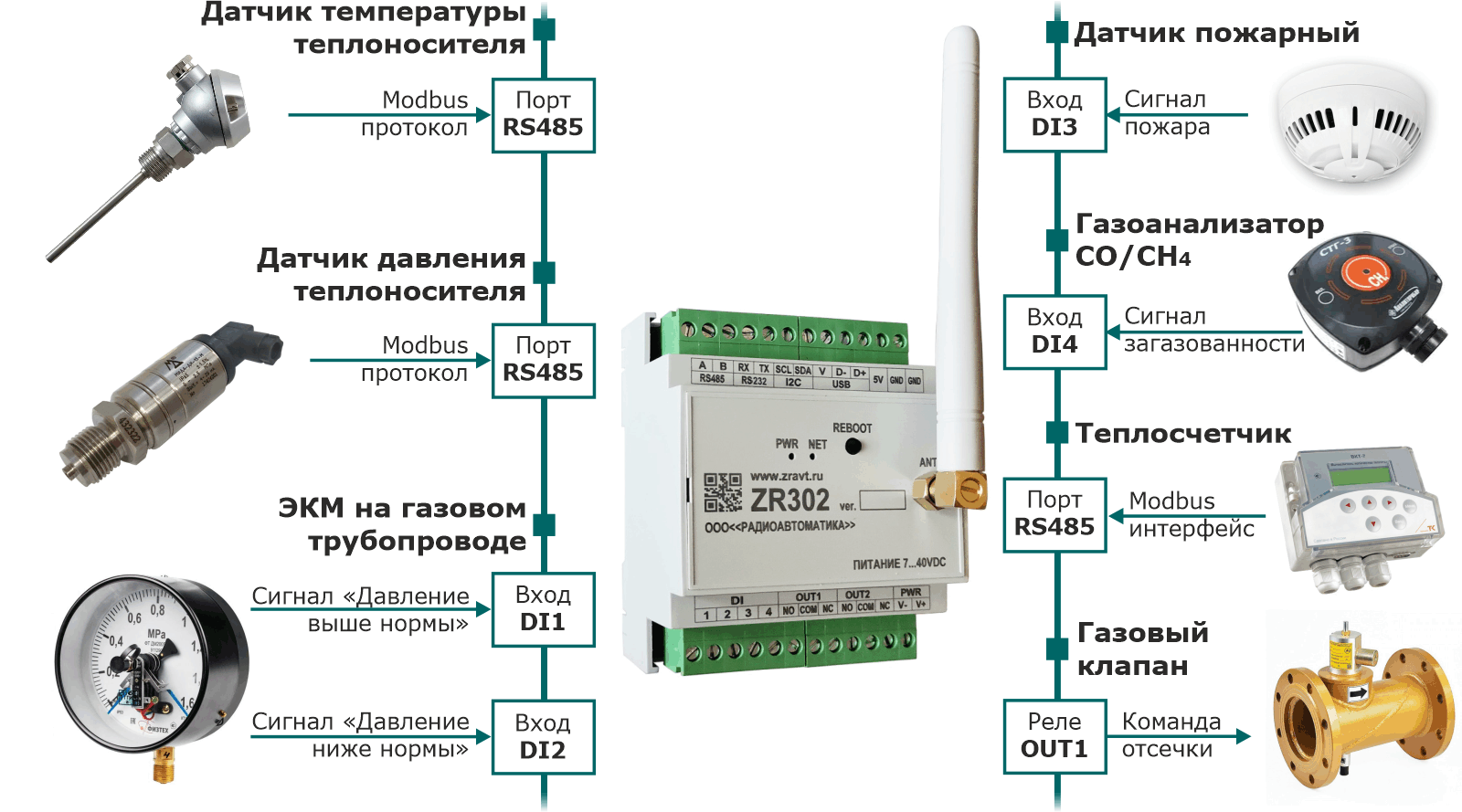

Пример 1. Контроль основных параметров работы котельной

Конфигурация обеспечивает: контроль температуры и давления теплоносителя, контроль давления газа, контроль загазованности природным и угарным газом, контроль датчика пожарной сигнализации, контроль показаний теплосчетчика, отсечку газового клапана при обнаружении аварий, связь с сервером через мобильный интернет и аварийное оповещение персонала по СМС.

 ►

Расширение функционала

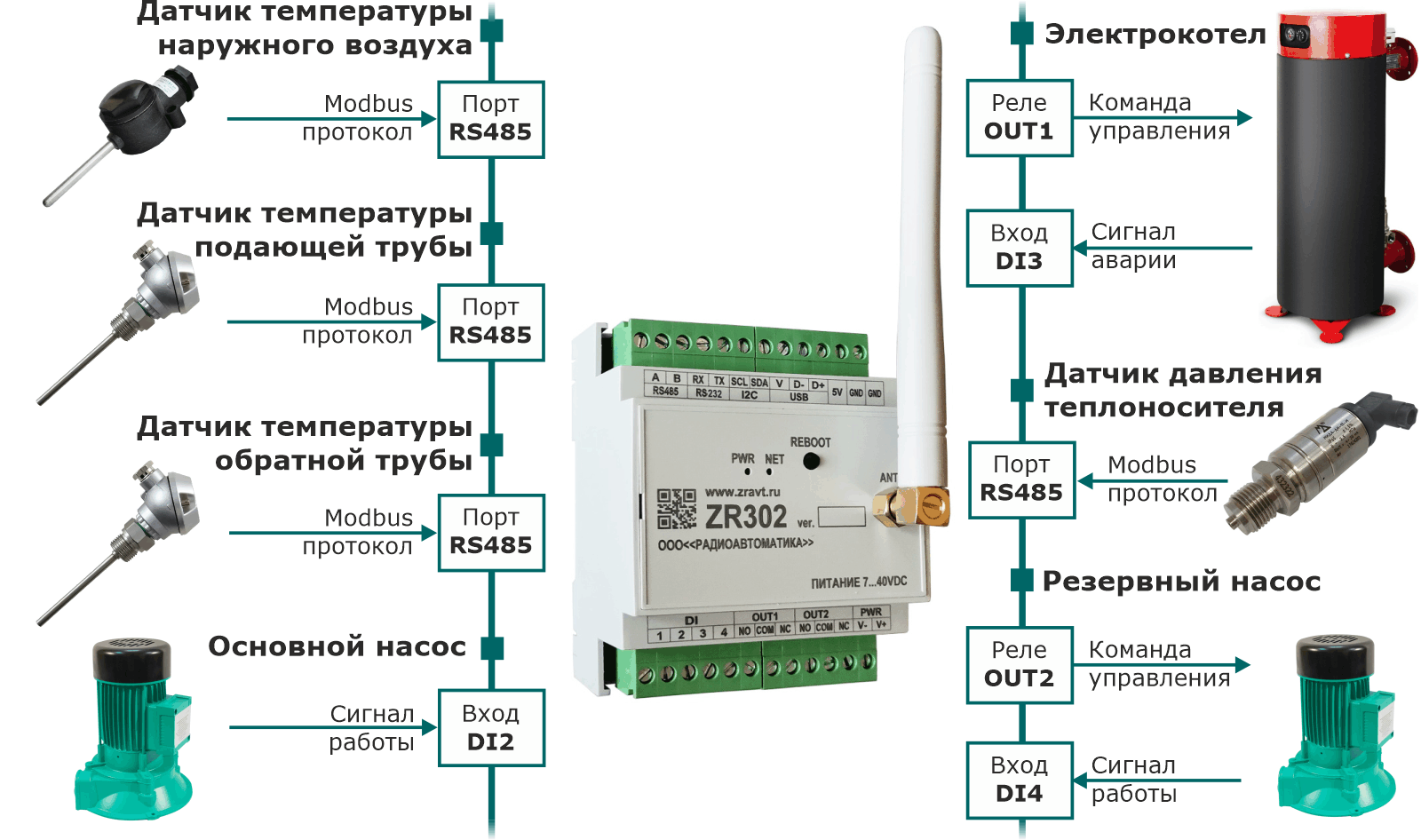

На выше приведенных схемах примеры подключения оборудования напрямую к контроллеру с прошивкой версии «K», при этом ZR302 обладает широкими возможностями расширения функционала, за счет внешних модулей ввода-вывода серии ZR собственного производства и устройств других производителей, поддерживающих протокол связи Modbus RTU.

В рамках стандартной прошивки ZR302 версии «K», максимальное количество сигналов ввода-вывода составляет:

  • 64 дискретных сигнала (сухой контакт / сигналы датчиков NPN и PNP типа / AC 230В)
  • 16 аналоговых сигналов (0...20мА / 4...20мА / 0...10В / ТСМ50 / ТСП50 / ТСМ100 / ТСП100)
  • 32 сигнала управления (сухой контакт)

Имеется возможность подключения удаленного пульта сигнализации по проводной линии RS485 (на расстоянии до 1000м) или через радиоканал 433МГц.

Функции диспетчеризации

Связь контроллера с сервером АСУ «СПЕКТР» возможна через мобильный интернет (2G/3G) и локальную сеть (Ethernet/WiFi). Модуль 2G/3G всегда входит в состав контроллера, а устройство для подключения к локальной сети является опциональным и его наличие оговаривается при заказе изделия.

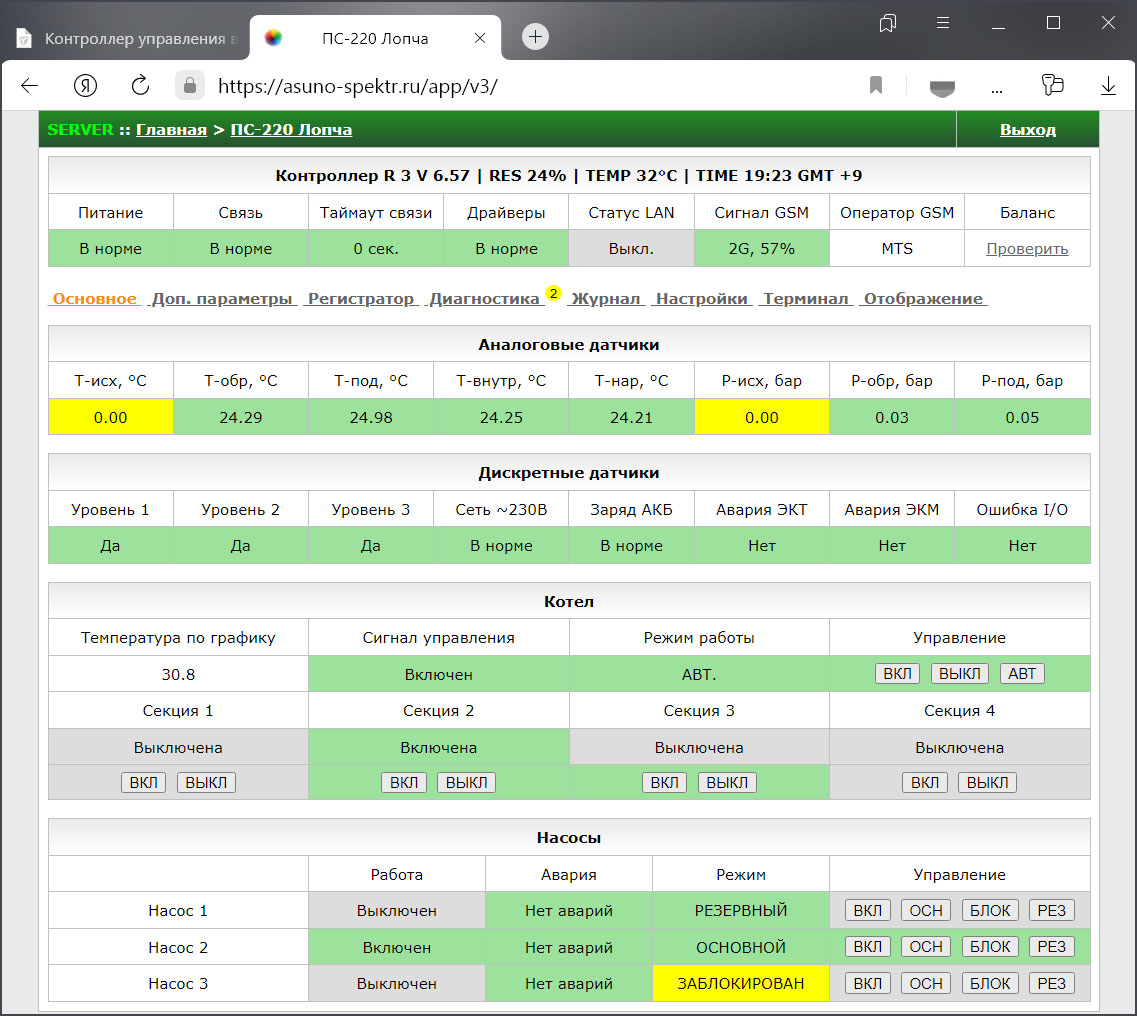

Для доступа к функциям диспетчеризации необходимо воспользоваться ссылкой, логином и паролем из паспорта на контроллер. WEB интерфейс формируется автоматически, на основе активированных функций и настроек периферии контроллера. Ниже приведены примеры окон WEB интерфейса системы.

Работа контроллера и его настройка

Работа контроллера осуществляется в соответствии с активированными функциями и настройками его периферии. Возможна локальная настройка устройства (через интерфейс USB) и дистанционная (через интернет). Пользователю доступны следующие настройки:

  • Настройки функций дискретных входов DI1…DI4.
  • Настройки функций релейных выходов OUT1, OUT2 и коммутатора 5V.
  • Настройки автоматического управления оборудованием.
  • Настройки сигнализации и оповещения при возникновении аварий.
  • Настройки функций расширения (подключение оборудования через порты RS485, RS232 и USB).
  • Настройки параметров связи с сервером и др.
