Контроллер для автоматизации КНС ZR302-D

Стоимость контроллера ZR302-D: 25300 руб. Стоимость модуля расширения: от 9500 руб.
При заказе от 5шт. предоставляется скидка.

Основные функции - контроль уровня сточных вод, контроль приборов учета, автоматическое и дистанционное управление канализационными насосами. Котроллер ZR302-D похож по функционалу на ZR302-V. Две версии контроллера отличаются между собой WEB интерфейсом и некоторыми настройками.

Особенностью контроллера является встроенный 3G модем и бесплатное программное обеспечение для диспетчеризации оборудования через интернет АСУ «СПЕКТР».

Аппаратная платформа ZR302 обладает набором технических характеристик, которые дают пользователю широкие возможности для автоматического управления оборудованием. Клиенту отгружается изделие, готовое к эксплуатации на объекте, но у пользователя остается возможность самостоятельной настройки и программирования контроллера.

На протяжении всего срока службы контроллера пользователю доступна дистанционная техническая поддержка, в ходе которой оказываются консультации, а так же помощь в настройке и программировании изделия.

Примеры подключения оборудования

◄

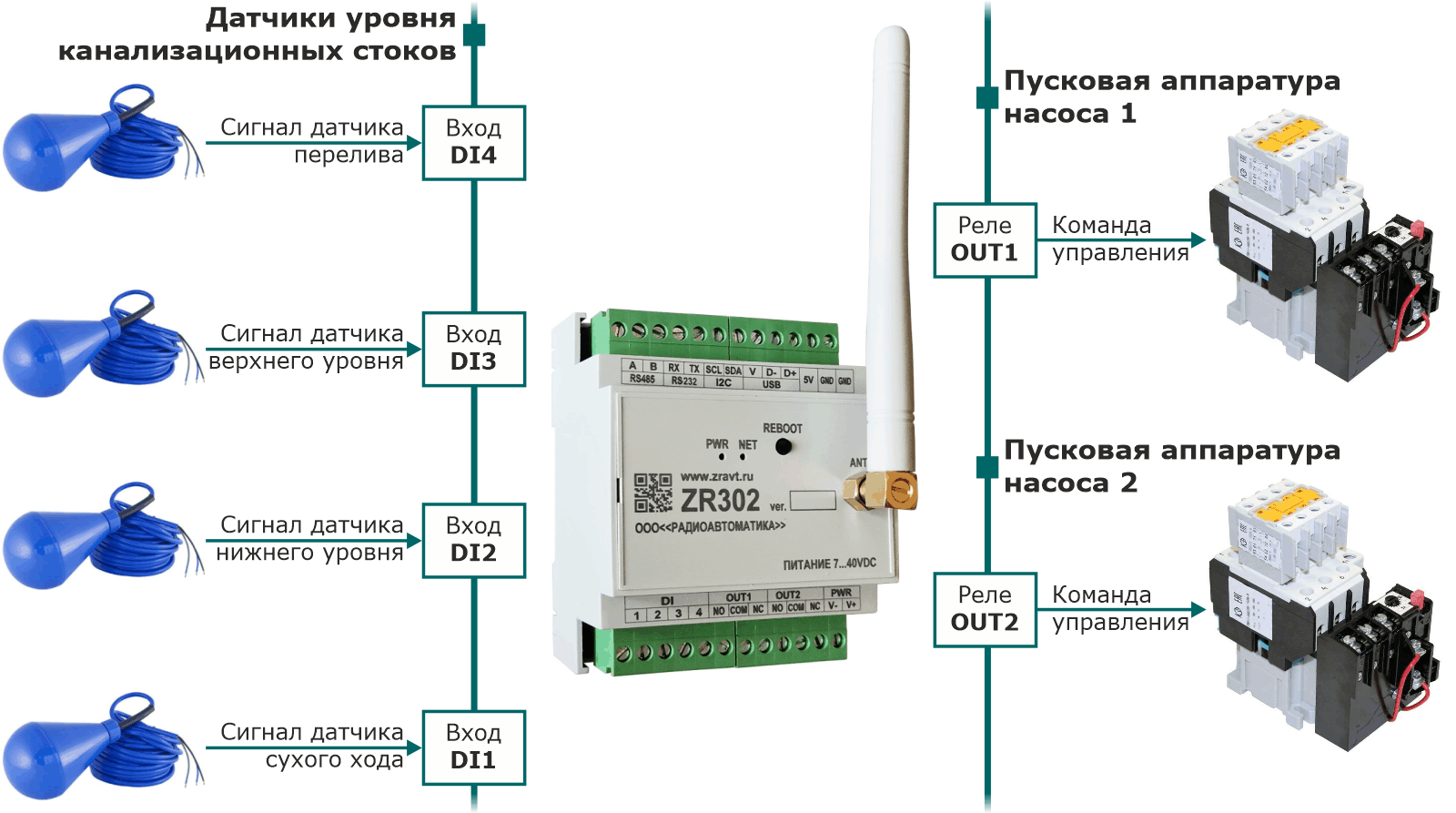

Пример 1. Управление насосами КНС по сигналам поплавковых датчиков уровня стоков

Конфигурация обеспечивает: автоматическое управление канализационными насосами по сигналам датчиков уровня типа «Груша», равномерную выработку ресурса насосов, блокировку насосов по датчику сухого хода, связь с сервером через мобильный интернет, дистанционное управление и аварийное оповещение.

►

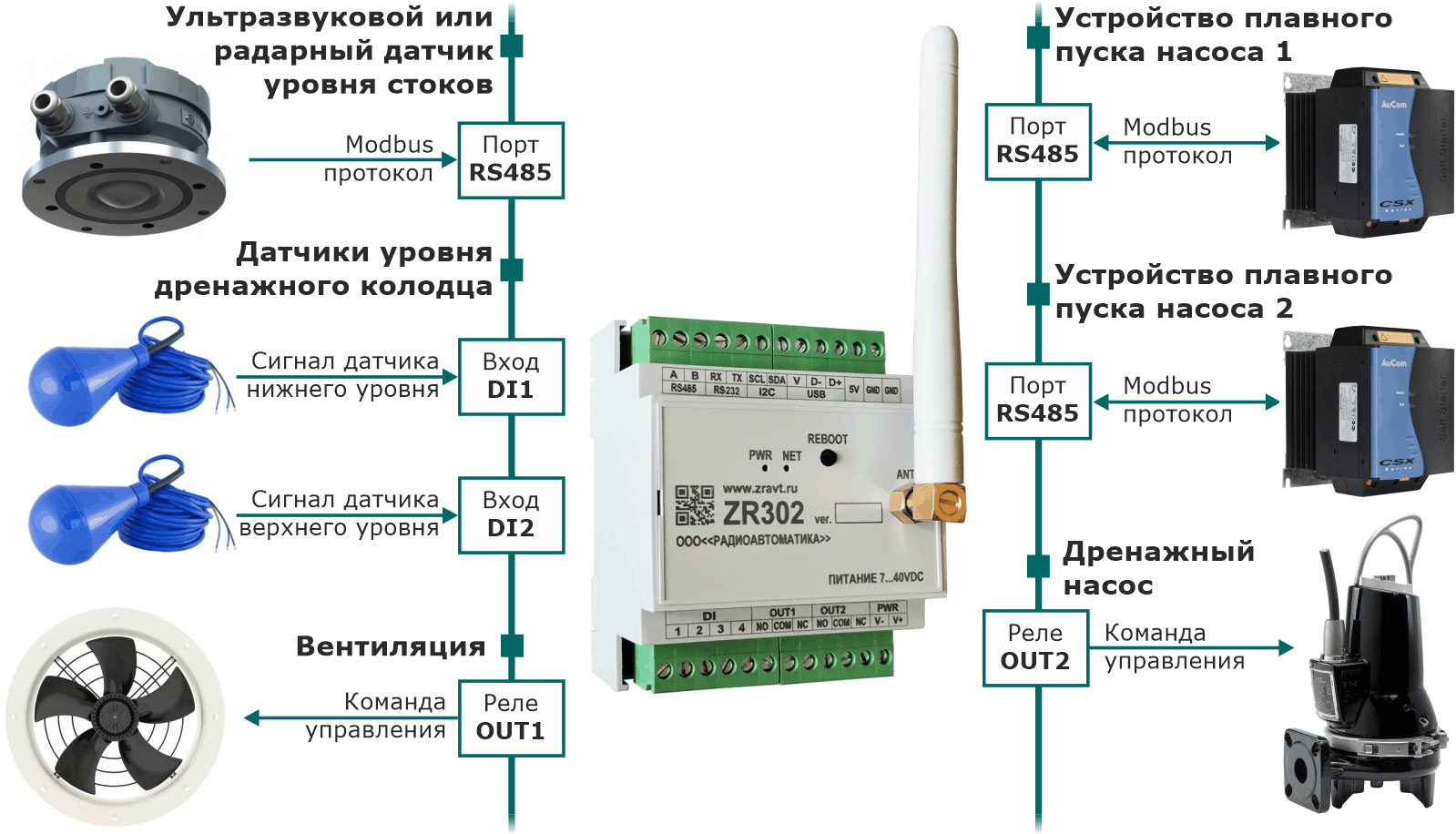

Расширение функционала

На выше приведенных схемах примеры подключения оборудования напрямую к контроллеру, при этом ZR302 обладает широкими возможностями расширения функционала, за счет внешних модулей ввода-вывода серии ZR собственного производства и устройств других производителей, поддерживающих протокол связи Modbus RTU.

Функции диспетчеризации

Связь контроллера с сервером АСУ «СПЕКТР» возможна через мобильный интернет (2G/3G) и локальную сеть (Ethernet/WiFi). Модуль 2G/3G всегда входит в состав контроллера, а устройство для подключения к локальной сети является опциональным и его наличие оговаривается при заказе изделия.

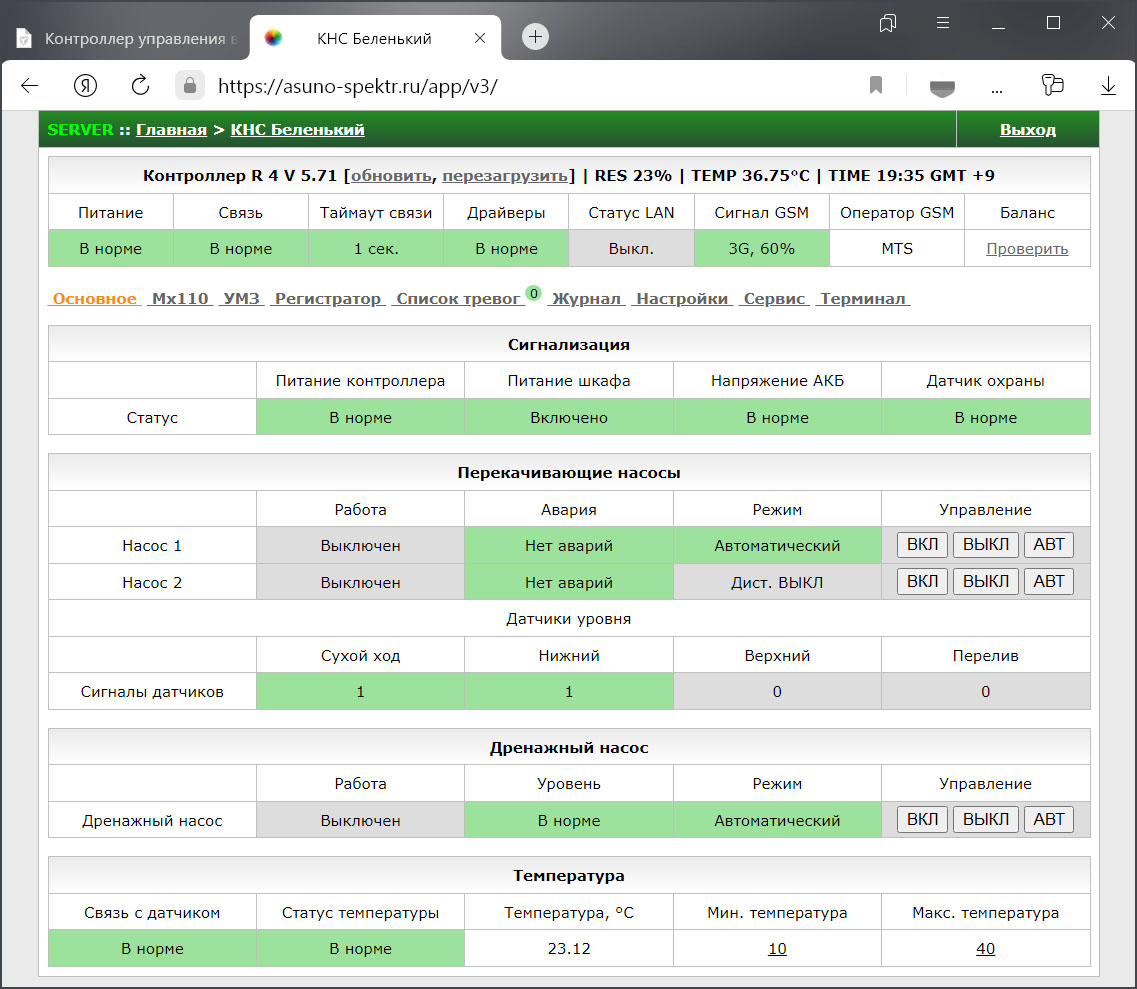

Для доступа к функциям диспетчеризации необходимо воспользоваться ссылкой, логином и паролем из паспорта на контроллер. WEB интерфейс формируется автоматически, на основе активированных функций и настроек периферии контроллера. Ниже приведены примеры окон WEB интерфейса системы.

Работа контроллера и его настройка

Работа контроллера осуществляется в соответствии с активированными функциями и настройками его периферии. Возможна локальная настройка устройства (через интерфейс USB) и дистанционная (через интернет). Пользователю доступны следующие настройки:

Настройки функций дискретных входов DI1…DI4.

Настройки функций релейных выходов OUT1, OUT2 и коммутатора 5V.

Настройки автоматического управления оборудованием.

Настройки сигнализации и оповещения при возникновении аварий.

Настройки функций расширения (подключение оборудования через порты RS485, RS232 и USB).

Настройки параметров связи с сервером и др.
